梁板钢筋绑扎安装顺序你知道吗

您的当前位置: 首 页 >> 新闻动态 >> 行业资讯

梁板钢筋绑扎安装顺序你知道吗

发布日期:2021-06-08 作者: 点击:

梁板钢筋绑扎安装施工顺序怎么做?湖北宗源建设工程有限公司工作人员为大家整理了本文供大家参考学习。


湖北宗源建设工程有限公司

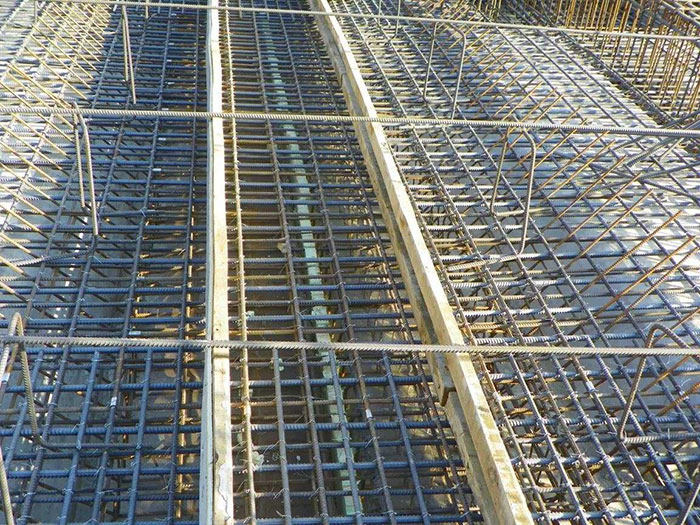

放梁位置线→支梁底模→穿梁纵向受力筋→画箍筋位置→绑扎箍筋→合梁侧模、楼板平台模板支设→画楼板钢筋位置线→绑扎楼板下筋(插入安装预埋)→垫钢筋垫块、绑扎楼板上筋

施工方法及要点

(1)梁板钢筋绑扎前必须首先核对图纸、料表,确保钢筋规格、尺寸正确。

(2)梁钢筋的绑扎与模板安装之间的配合关系如下:①梁的高度较小时,梁的钢筋架空在梁顶上绑扎,然后再落位;②梁截面高度≥1.0m时,梁的钢筋宜在梁底模上绑扎,其两侧模板或一侧模板在梁钢筋绑扎就位好后安装。(如转换层大梁)

(3)梁、柱箍筋作成135度弯钩,平直部分长度不小于10d,箍筋与主筋要垂直箍筋转角与主筋交点要绑扎牢固,箍筋弯钩叠合处应沿梁、柱柱筋交错布置绑扎。加密区长度及箍筋间距均应符合设计要求,梁段一道箍筋设置在距柱接点边缘50mm。

(4)绑扎梁钢筋时,首先放出梁的位置线,穿梁纵向受力钢筋,在模板上画出箍筋位置,其中梁端的一根箍筋应设置在距离柱节点边缘50mm处;套好箍筋后,将箍筋按位置线摆放好,绑扎箍筋,箍筋位置间距应符合图纸及规范要求,梁主筋应分布均匀,接头位置应布置合理。梁受力筋下应垫垫块保证保护层厚度,在梁箍筋上加设塑料定位卡,保证梁钢筋保护层的厚度。

(5)纵向受力钢筋采用双层排列时,两排钢筋之间应垫以直径≥25mm的短钢筋以保持上下层钢筋之间的距离。

(6)当梁腹板高度超过450mm时需要设置构造筋,构造筋在梁纵向设置拉筋,拉筋绑扎时应同时勾住腰筋和箍筋;当腰筋多余一排时,拉筋应该上下错开布置。

(7)梁上部钢筋接头位置宜设置于跨中Ln/3范围内,梁下部钢筋连接位置宜设置于支座Ln/3范围内,且在同一连接区段内钢筋接头面积百分率不宜大于50%。

(8)梁板钢筋绑扎务必确保钢筋间距、保护层厚度满足图纸及规范要求,保护层过大或过小都将造成钢筋实体检测不合格。其中基础承台钢筋保护层厚度不小于50mm,塔楼梁、柱钢筋保护层厚度为20mm,板、墙钢筋保护层厚度为15mm。
